精灵通电梯对讲系统安装指南及步骤!
文章来源:精灵通
阅读数量:91
发布日期:2018.06.13
第一次安装精灵通无线对讲产品,必须认真查看说明书,请您在安装前仔细阅读《用户手册》并参照以下说明进行操作。


第一次安装精灵通无线对讲产品,必须认真查看说明书,请您在安装前仔细阅读《用户手册》并参照以下说明进行操作。





熟悉产品、模拟测试

收到我司精灵通的电梯无线对讲产品后,请先进行模拟测试,以便进一步熟悉系统原理并能判断产品好坏,方法详见如下说明:


1.将主机放在值班室,将分机放在机房或距离主机50米以上的地方(如室外);


2. 将精灵通专用天线分别插入主机、分机天线插口并拧紧;天线杆部份必须放在室外空旷的地方;


3. 取UPS电源插上220V供电(检查UPS电源输出应≥11.9V~14V之间)接入主机、分机。打开精灵通专用电源开关,检查电源工作指示绿灯亮,主机与分机工作绿灯亮(智能中文的主机有开机画面显示);

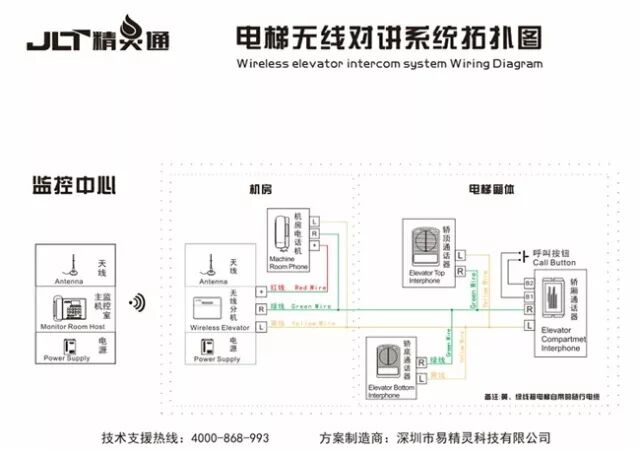

4. 取一条控制线、取机房电话机(或轿厢通话器、副机)。将机房电话机黄绿红三条线与控制线对应颜色相接(线头用胶布包住避免短路,注意:如你没有购买我司的通话器,分机控制线是配红.黑.黄.绿四芯的,再用我们的通话器测试或安装时,只需将控制线的绿色接绿色,控制线的黑色接黄色,红色接红色即可。后续我司推出的机房话机只需接两条线,黄线和绿红就可以了,如果你购买我司的产品机房话机只有两条线,就只需接两条线)。如需测试轿厢通话器,将精灵通品牌轿厢通话器黄绿线对应颜色相接,接好后将控制线插入分机插拔端口;


5、检查以上无误后,按下机房电话机呼叫键(或通话器的开关接线点轻触一下马上松开)进行呼叫。主机会“电梯呼叫”的语音提示,听到三声“电梯呼叫”后,拿起手柄,按确认键就可进行通话。测试通话是否正常、音质是否清晰。




安装线路排查方法

正常情况下直接将通话器、机房电话机正确安装即可,为了避免电梯原有通话系统线路带电带来的通话音质影响,安装前一般要检查一下线路,具体方法详见如下:


1、机房电话机线路排查:


1.1. 如果机房原先有机房电话机,找到原机房电话机的两条信号线(机房电话背面一般为标有L、R),将 L跟R两条线断开来,用万用表电压档对这两条信号线进行正反测量是否带电;

1.11如不带电则正常;

1.12如有带电情况下,需要检查这两条随行电缆线(一直通到轿底):检查是否中间经过了多道转接或有其它线路并联(可查图纸),检查出来后断开随行电缆供电源(直到这两条线完全独立),测量不带电压,方可进行下一步;


2、轿厢通话器线路排查:

让维保配合来到轿箱,打开轿箱按键面板,取下原轿箱通话器的两根信号线,用万用表进行电压、短路、开路测试。

2.1电压测量:用万用表电压档测量这两根线是否带电,正常应不带电,若带电则需要检查随行电缆线路(方法同1.12);

2.2短路测量:通知机房人员把机房电话机两条信号线并在一起,此时在轿箱用万用表电阻档测量轿箱通话器的两根线缆是否导通,正常应全导通。如不导通则随行电缆断了,或中间有转接线;

2.3开路测量:让机房人员断开两根信号线,在轿厢用万用表电阻档测量,正常应完全断开(阻值无穷大)。如不完全断开则随行电缆这两箱信号线有短路现象;备注:所有测量2~3次为准。


以上测试无误后可以直接对应接上精灵通品牌的轿箱通话器黄.绿线。


3、轿箱呼叫按钮线排查:

3.1呼叫按钮电压测量:用万用表电压档测试呼叫按钮两条线,正常应不带电。如带电则需安装一个继电器(安装方法见故障对策表)

3.2呼叫按钮好坏测量:呼叫按扭按下时,用万用表电阻档测量呼叫按钮两条线是导通的,如不导通则可能是按钮不良需更换。

以上检查无误后,将呼叫按钮线接好在轿箱通话器对应的开关触点上即可。


备注:排查电梯随行电缆时,可根据机房和轿箱两条信号线上的编号来查找,省去了查线的时间。




安装后通话问题处理方法


1. 电梯呼叫有啸叫音:

1.1最简单的办法是按如下图,用电胶布缠紧喇叭发音孔,然后用电烙铁或其它工具在对应的喇叭孔位,打几个孔后再安装。

1.2.  如上述还不能解决,观察喇叭孔旁边对应咪头孔的位置,是否有档到电梯面板装饰条。把装饰条用挫刀挫大一些,让通话的声音能顺畅进入,防止喇叭的声音回流,咪头引起啸叫:


2、电梯有时呼叫不通:

如果有时呼不通,请检查天线是否拉直,精灵通主机和分机天线是否按如下图正规安装:天线尾端天线杆必须要放在窗外,成垂直90度,效果最好。



3 、通话有杂音:

3.1检查随行电缆线是否还与其它线并联,没有完全断开或与其它地方短路;

3.2检查天线杆是否处于最佳壮态,可以试着变换位置进行测试;

3.3如果只是轿箱通话器有杂音,检查精灵通轿箱通话器位置与通话器的大小是否完全匹配平整,可以把精灵通轿箱通话器与轿箱面板接触的地方加一层密封海棉,让其密封效果最佳,轿箱后面也可以打上热熔白胶完全密封。


4、自动呼叫或长鸣:

解决方法一:用万用表测量按钮是否带电,若带电,则将轿厢通话器最外边的橙色线接带电按钮正极。

解决方法二:加装12V继电器,分别控制带电按钮的警铃功能和呼叫功能(继电器接线方法如下图)。


5、通话有电流声:

一般属于电梯两根随行电缆带电,可用上述线路检查方法2.1、1.12排查解决。



6、呼叫信号中断:

首先检查天线是否接好,接触不好容易出现信号丢失情况;

然后检测UPS电源是否接上220V市电,检查电源、主机或分机工作指示灯是否绿灯;

检查供电是否充足,如电源供电不足,不能信号传输所需功率时容易出现信号丢失情况, 则需充电。


7、通话声音小:

检查音量按钮是否调到了最大;

检查通话器是否安装不平、是否有音腔堵塞现象、是否密封良好并纠正。


8、只能单方通话:

检查黄绿两根信号线是否接反,信号线接反容易出现单方通话的现象




备注:以上问题均可以采用替换法排除,检查其它电梯有无相同问题或更换产品验证。


如有不明,欢迎随时来电咨询
