精灵通人脸识别梯控系统简介

精灵通人脸识别电梯控制管理系统由安装在电梯轿厢的人脸识别一体机和控制器以及人脸采集器组成。电梯的使用人员通过人脸识别确定身份后，电梯可以开放所有按键权限，使用者选择自己所要到达的楼层按键，点亮按键并启动电梯到相应楼层；没有登记授权的人员，则不能使用。

系统方案  

电梯管理子系统解决方案  

系统模式：人脸识别的楼控模式 

    电梯门禁系统由安装在电梯厅内的人脸识别一体机和控制器以及人脸采集器组成。 

    电梯门禁系统在电梯处于消防、检修等特殊状态时自动退出管理，也可以通过手动开关退出管理，方便电梯在特殊情况下使用。 

    适用于安全级别较高的环境，要求每层楼的用户确认合法身份后才能正常使用，可以有效地防止闲杂人员非法进入。

系统技术参数  

电气参数 

A、 DAIC-DT-MB使用DC 24V±10%/5A单电源工作,主控板最大工作电流<500mA；扩展板最大工作电流<200mA。 

B、 主控板带16路干触点输出；扩展板可带8路干触点输出、可控制8层楼。每个主控板最多可接6个扩展板。 

C、 每个触点的输出特性为：导通电阻小于5Ω；截止电阻大于10MΩ； 

D、 输出驱动能力为：AC 125V 0.3A / DC 110V 0.3A / DC 30V 1A 

E、 使用环境: 温度： 0--60℃

                       相对湿度：20%--90%不结露； 

F、 储存环境: 温度： -10--90℃

                       相对湿度:  20%--90%不结露； 

G、 系统全兼容ID/IC/CPU,使用CPU卡、Mifare 1 卡，典型操作时间0.2秒； 

H、 外部通讯接口：RS485、TCP/IP。 

I、 支持指纹纹电梯、面部识别电梯控制系统、掌纹梯控、指静脉电梯管理系统   

人脸识别技术是基于人的脸部特征信息进行身份识别的一种生物识别技术。用摄像机或摄像头采集含有人脸的图像或视频流，并自动在图像中检测和跟踪人脸，进而对检测到的人脸进行脸部的一系列相关技术，通常也叫做人像识别、面部识别。 

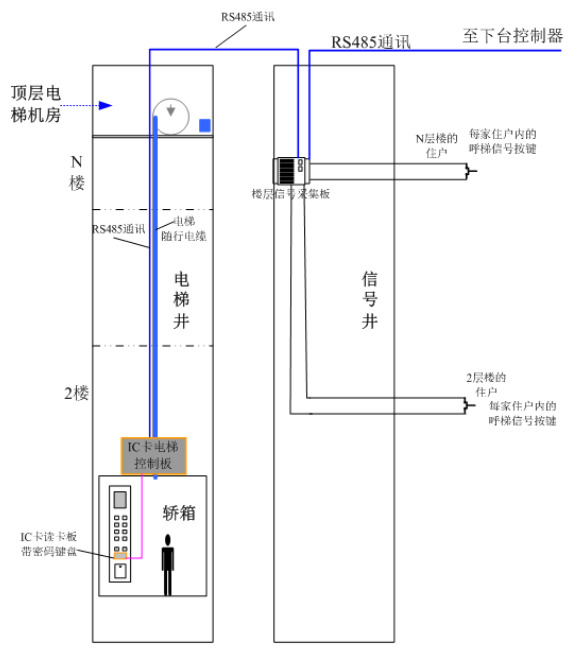

面部识别梯控系统布线图 

受电梯干扰和布线的局限性,建议多台电梯门禁控制器联网时使用485集线器. 

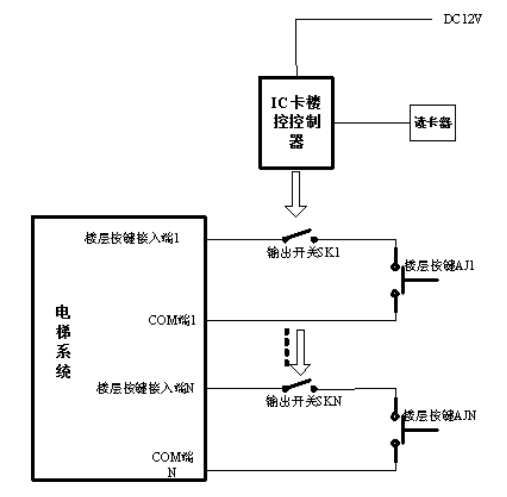

面部识别电梯门禁系统原理图:

面部识别电梯门禁系统系统功能说明 

1) 智能型电梯楼层人员管制系统，专供电梯轿箱内管制人员出入特定楼层。管制有权限人员出入特定允许出入之楼层，以防止随意出入各楼层而确保安全； 

2) 该系统与电梯本身系统采用无源触点连接，两者完全隔离，不会对电梯原有性能产生任何影响；全端口过流,过压,防雷保护,安全稳定可靠； 

3) 产品自带自检装置当系统发生故障或者遭破坏时可送出讯号，会自动从原系统中脱离，恢复电梯原状态，不影响电梯的使用； 

4) 具有消防信号输入接口，当无源的干接点消防开关信号启动后，IC卡电梯系统不工作，电梯恢复到原状态； 

5) 与停车场/门禁/考勤/消费/通道等子系统智能一卡通。  

面部识别电梯门禁系统业主使用功能简述  

1、刷卡到达指定楼层。 

    在卡片发行时，授权此持卡用户所在的楼层的权限并根据该住户所交的物业管理费设置相应的使用截止日期，实现收费管理功能。当用户进入电梯并在读卡器上刷卡后，门禁主控板判断此卡是否有效及所具有所到达楼层的权限，自动按下对应楼层按钮，电梯即可开读卡器) 

5、临时访客功能。 

    临时访客功能：针对临时访客发行，临时卡设置有效时间段、有效楼层、有效电梯，该持卡用户在授权范围内使用有效。当临时访客离开时，可以退卡，取消此临时卡的权限。 

6、对讲（选配）：增加电梯呼梯控制板 

    临时访客可以通过安装在单元门口的楼宇对讲门口机与楼内居民通话，由楼内的居民按下楼宇对讲室内机的单元门开锁按钮和电梯允许停靠按钮，访客进入电梯后，对应这一楼层的按钮可以使用，而其他楼层的按钮则无法使用，这样，电梯只会停靠在其要到达的楼层上。 

7、消防联动功能   

    当发生消防报警时，控制器自动转入消防状态，电梯进入正常使用，不受刷卡控制。

用户刷脸乘梯 

单层用户：用户持单层卡在电梯操纵盘的读卡器上有效刷卡后，系统直接登记用户所住楼层，无须再手动按楼层按钮，电梯直接到达用户所住楼层。无卡者可输入电容触摸纯玻璃密码键盘（带背光）乘梯。 

多层用户：用户持多层卡在电梯操纵盘的读卡器上有效刷卡后，可手动选择已授权的楼层按键后直达楼层。（即：卡片开放多个楼层或全部楼层的权限）。  

物业管理人员乘梯 

物业管理人员可发行高级用户卡，持高级用户卡可在所在物业的已授权(可配置)的电梯进行不限制楼层方式乘梯。 

保洁卡 

巡更卡 

保安卡  

密码乘梯

用户在忘带卡的情况下，通过在触摸密码读卡上输入指定楼层号和密码，就可乘梯去到指定楼层。密码的设定与修改只能由用户方或物业人员自已完成，无需通过厂家。

访客乘梯 

访客可以不通过刷卡和使用密码乘坐电梯；访客来访时，在门口对讲主机上输入住户房号，进行楼宇对讲系统呼叫，住户接通电话并确认访客的身份后，按下对讲的开锁键，系统自动将电梯呼至访客所在公共楼层，并将来访楼层权限开放一定的时间，访客进入电梯轿厢后按一下客人所在的楼层键，即可乘梯到达该楼层，其他受限楼层无法直接按键到达。

VIP功能

管理人员或VIP用户可通过VIP卡启动和关闭司机运行功能(前提是电梯本身必须具备VIP功能或司机功能和开关量接口)。

楼层控制状态开关功能

人员可通过刷开关卡开放或关闭任意受控楼层的IC卡功能。用于特殊情况时，对电梯部分楼层或所有楼层的临时解除管控或加入管控。  

电梯控制状态转换功能 

A 消防联动：由于IC卡电梯系统可实现与电梯消防信号的联动，故启动消防信号后，电梯自动不受IC卡系统控制，以确保电梯在紧急情况下的紧急使用。 

B 手动转换：IC卡电梯系统可通过手动开关将电梯从IC卡受控状态转换为非受控状态。 

C 自动检测：当系统检测到某些故障影响IC卡电梯系统的正常操作，系统将自动脱离对电梯的控制，确保乘客的安全。系统具备自检功能，也可在出现火警、自身故障时转换为非受控状态。 

D 脱机运行：系统可以达到脱机与联网两种独立的运行模式，并且可以达到自动转换的运行模式，脱机模式下如业主用户卡不慎丢失，物管需要对业主卡片进行挂失、黑名单管理，刷卡记录统计查询等个性化操作可以直接通过采集卡或智能脱机数据采集器实现在电梯轿厢采集口及中心管理电脑之间达到参数的设定和数据的通信,同时脱机使用可以节省布线及工程成本，降低联网所带来的故障率。 

E 远程控制：系统可通过软件设置在某时间段内（如下班、节假日等安全管制的时间段）自动对电梯进行管制，该设置信息可通过联网或智能脱机数据采集器传输给IC卡控制器，此时段业主凭IC卡才能使用电梯，有IC卡才可操作使用电梯，过了管制时间段后电梯自动转换为正常使用状态，无须人为介入处理。

电梯门禁系统用户使用流程  

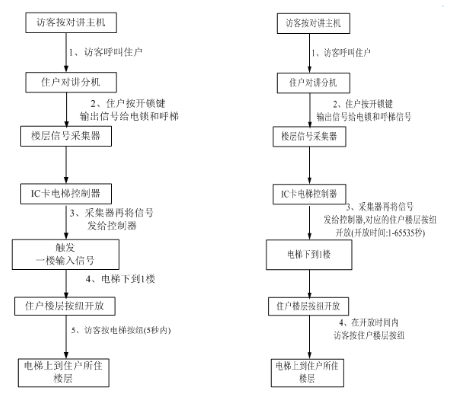

电梯与楼宇对讲联动(定时)工作流程图:如下

面部识别电梯系统管理软件说明 

A 系统可对IC卡进行初始化、密码授权、发卡、换卡、补卡、黑名单及挂失、时间控制、使用查询等操作设置。 

B 系统设置功能：包括梯控控制器(DAIC-DT-KZ)联网设置、电梯门禁控制器(DAIC-DT-MJ)数量设置、智能电梯控制器(DAIC-DT-DTMB)号名称设置和安装位置设置等。 

C 电梯管理功能 

· 设置楼层控制表：允许用户设置或修改电梯发卡楼层号与电梯硬件接线号对应关系。

· 初始化控制器：初始化后的控制器内的系统密钥、通信数据、参数设置将全部清除。 

D 电梯操作功能：

· 下载系统时间：用于校准控制器机内运行时间。 

· 下载/清除黑名单：对控制器下载和清初黑名单操作。 

· 下载开放时区：对控制器下载常开放时间表，下载后，当电梯系统时间运行在时间段期间则电梯自动处于常开状态，当电梯系统时间运行在时间段外则电梯自动恢复原来关闭状态，用户必须刷卡或使用预设密码才能通行。 

· 下载楼层表：下载电梯楼层-电梯接线板对应表，默认系统为楼层号与电梯接线板号直接对应。

· 读取运行记录：用于读取所选择电梯控制器的通行记录。

· 下载节假日组：节假日组用于设定某日期，在开放时区表中，所设置的节假日开放时间段内，电梯控制器实现开放状态，否则电梯控制器处于关闭状态，而节假日时间段生效后，对应的该星期设置的开放时区有效。 

E 系统数据备份和恢复功能：用于备份系统用户通行记录及相关设置参数；恢复当系统数据损坏时的最后备份数据，主要是用户通行记录和设置。 

F 查询管理功能：含通行记录查询、用户资料查询、系统运行日志查询、IC卡检测等。

系统所能带来的效益  把公用电梯变私有，极大的增强了物业管理的安全，提升了管理水平及效率，改变了物业管理形象，使得更加人性化。降低了电梯运行成本：耗能，维护，维修，延长了电梯的使用寿命； 控制人员进出；提升附价值；提升身份档次；公平性；协助收取物业费；使用户安全得到更大保障；节能降耗，减少物业支出；随时调整权限；无法复制，安全性高。 

精灵通人脸识别梯控系统优点： 

1、非接触的，用户不需要和设备直接接触; 

2、非强制性，被识别的人脸图像信息可以主动获取; 

3、并发性，即实际应用场景下可以进行多个人脸的分拣、判断及识别。 

缺点： 

1、对周围的光线环境敏感，影响识别的准确性; 

2、人体面部的头发、饰物等遮挡物，人脸变老等因素，需要进行人工智能补偿;(如可通过识别人脸的部分关键特性做修正)。 

3、运用在梯控系统中，采集人脸图像容易受周围光线、角度、距离等问题造成人脸识别梯控不稳定。
