1.1系统概述

本系统由后台管理中心、主控制器、楼层扩展板、读卡器、联动分配器及开门检测器、语音模块、系统电源等构成，管理中心与主控制器双向连接，每个主控制器控制一台电梯。系统集计算机技术、自动控制技术、网络通讯技术、智能卡技术、传感技术、模式识别技术以及机电一体化技术于一体，主要置力于各楼盘的安防领域，有效减少电梯误操作，降低电梯运行费用和损耗，节能降耗。利用高科技手段防止非授权人员出入电梯继而进入楼盘，大大地提高了业主、楼盘的安全系数及楼盘的形象。

对于业主：可以在电梯内刷卡乘梯上楼，并且卡内楼层权限可以在管理中心设定，无权限的楼层按钮则不能点亮。刷单层卡（卡内只有一个楼层权限）可以自动点亮楼层按钮，用户无须手按。

业主下楼时，通过上下行按钮召唤电梯，进入电梯后可不需刷卡，可直接按亮“一层或地下层”的楼层按钮。

对于来访客人：则由业主在家里使用可视对讲分机来授权该访客乘梯上楼，并且访客进入电梯后只能点亮该业主的楼层，其它没有权限的楼层则不能点亮。

对于忘记带卡的业主（而且家里没人）：可以通过可视对讲与管理中心联系，由管理人员利用系统软件的远程控制功能来开放业主的楼层，让业主临时乘梯上楼。

对于内部物管人员：则可以发行通卡（一张卡内拥有全部电梯所有楼层的权限），刷卡后在设定时间范围内可以任意选择要去的楼层，

对于电梯检修维护：只需通过轿箱内（司机开关盒内）的“脱离开关”就可以将电梯管理系统与电梯分离，电梯恢复原有状态，以便于电梯检修。

对于消防状态或系统故障时：IC卡梯控系统可以自动退出电梯楼层管制，恢复操纵箱操作。

对于复制卡:本系统采用独创的防复制技术，可100%识别出复制卡/破解卡，读到复制卡/破解卡后系统将立即禁用此卡及原卡，完全杜绝复制卡/破解卡的问题。

对于贯通门电梯, 当电梯为前后贯通门,并且轿箱内配有两套操纵盘(各控制一侧梯门)的时候,本系统可以识别业主卡的房号,控制电梯到达楼层后只打开该业主一侧的电梯门,另一侧梯门不能打开(包括手按另一侧开门按钮)，实现真正的刷卡到户，当两侧业主同时刷卡上楼的话,当电梯到达后则两侧都可开门。系统在任何时候，保证至少有一侧开门按钮可以正常使用并且自带多种传感器，当电梯失速下坠时，系统可自动恢复电梯两侧开门。

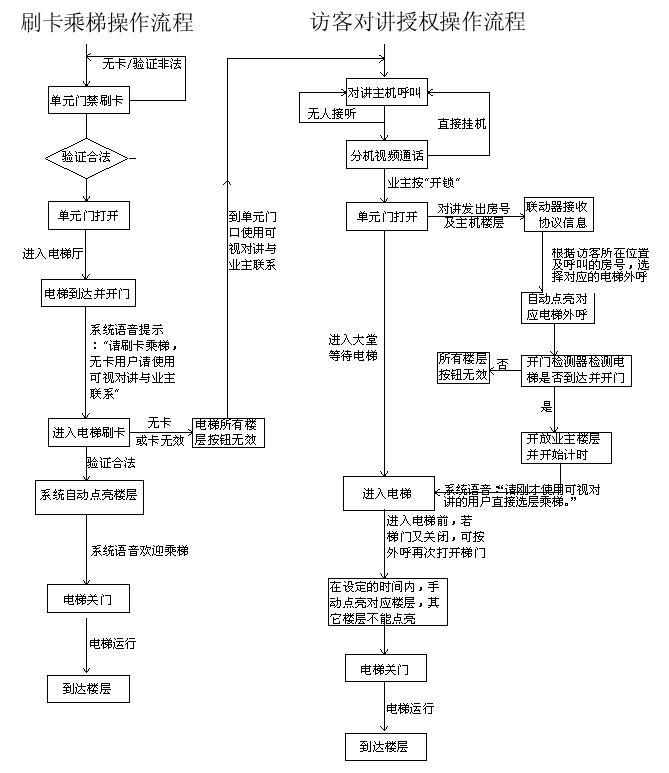

系统运行逻辑流程如下：

1.2系统功能

1、系统控制电梯轿箱内楼层按钮，用户必须刷卡才能乘梯，刷单层卡系统可自动点亮楼层，刷多层卡(卡内有多个楼层权限)后可手动选择要去的楼层，无权限的楼层按钮无效。

2、访客来访时，业主可在家里使用对讲分机"开锁"按钮开放电梯的对应楼层权限，访客进入电梯后只可点亮该楼层，其它楼层按钮无效。

3、系统通过点亮电梯一楼及地下层的外呼按钮派电梯下楼迎接访客。对于同一单元内两台电梯独立运行，比如分高低区、单双层或两梯之间隔开的情况，系统可根据访客呼叫的房号选择对应电梯的外呼按钮（即访客呼叫*01号房，系统就派01号电梯下来，呼*02号房就派02号梯）。

4、电梯一楼开门后语音提示刷卡乘梯或使用可视对讲授权乘梯，拖欠物业费用户刷卡后系统可语音提醒交费。

5、对讲联动授权访客后，电梯到一楼开门后系统会语音提示：“请刚才使用可视对讲的用户直接选层乘梯”

6、系统可以利用网络远程更新、升级主控制器芯片程序，无须拆下主板或芯片寄回厂家烧录程序。

7、系统软件用户权限可以任意编组，并且可以自动生成常用的楼层权限组。

8、系统控制可分时段及节假日按不同模式运行，

9、系统主控制器和管理中心对系统中每个发生的事件都有详细记录，如每次刷卡乘梯的时间、持卡人信息、操作员发卡、延期等等操作都会有详细记录，以备日后查询

10、在消防火警、停电或电源故障、系统发生故障时IC卡系统可与电梯自动脱离，电梯恢复正常使用，系统也具备手动开关脱离功能。

11、系统采用IC卡写卡模式，不需要利用网络或手持设备下载卡号及用户资料，可以完全脱机运行及脱机发卡。

12、系统采用国际通用的PHILIPS M1卡（IC卡），可轻松嵌入一卡通系统，实现一卡多用。

13、远程控制功能可以通过管理电脑远程控制电梯去某楼层，或开放楼层的权限。

14、系统软件可设置数据库按时间自动备份，以保证数据库不会丢失或遭损坏。

15、系统 "开门检测器"检测电梯公共层梯门状态，具有电梯开门检测功能，当用对讲分机授权访客乘梯后，系统不会立即开放楼层，必须检测电梯下到一楼（或访客所在的楼层）并且开门之后，才会开放电梯楼层并开始计时，可减小漏洞并保证访客有足够时间选层。

16、贯通门控制功能：当电梯为前后贯通门,并且轿箱内配有两套操纵盘(各控制一侧梯门)的时候,本系统可以识别业主卡的房号,控制电梯到达楼层后只打开该业主一侧的电梯门,另一侧梯门不能打开(包括手按另一侧开门按钮)，实现真正的刷卡到户，当两侧业主同时刷卡上楼的话,当电梯到达后则两侧都可开门。系统在任何时候，保证至少有一侧开门按钮可以正常使用并且自带多种传感器，当电梯失速下坠时，系统可自动恢复电梯两侧开门。

17、防复制卡功能：本系统采用独创的防复制技术，可100%识别出复制卡/破解卡，读到复制卡/破解卡后系统将立即禁用此卡及原卡，完全杜绝复制卡/破解卡的问题。

1.3系统特点：

1、本系统采用先IC卡写卡模式，用户卡数量不受控制器存储空间限制，并且刷卡验证速度也不受用户数量的影响，系统可以完全脱机运行及脱机发卡。

2、本系统采用多奥独创的动态加密防复制卡技术，可100%识别出复制卡/破解卡，完全杜绝复制卡/破解卡的问题

3、采用超大黑名单容量设计，一台电梯就可以管理65535个黑名单。

4、本系统采用先进的TCP/IP通讯方式，比传统的RS485更快、更稳定。

5、本系统采用著名的台湾明纬电源供电，稳定、无干扰；

6、本系统全部采用ARM 32位处理器，功耗低、速度快、可靠性高

7、电梯读卡器与主控板之间采用RS485通讯功能，可实时检测读卡器的运行状态。

8、本系统选用日本欧姆龙继电器与电梯之间无源触点连接，与电梯完全电气隔离，可以兼容所有品牌电梯；

9、系统主板干触点信号采用RJ45网络端口输出，安装接线方便、快捷、不易出错。

10、系统读卡器针对金属环境设计，有效降低金属的影响，保证读卡效果。

11、本系统只需使用2芯电梯随行电缆， 无须占用过多线缆。

1.5 系统主要设备技术参数

网络接口：标准RJ45接口

网络协议：TCP/IP、UDP、IGMP

音频采样率：16K～48K Hz

音频模式：16位立体声CD音质

广播音频格式：MP3、WAV

输出频率：20 Hz～20K Hz

谐波失真：< 0.5%

信噪比：> 70dB

内置扬声器阻抗功率：8Ω，2W MIC

输入灵敏度：10mV

音频码流：16Kb～192Kb

录音输出电平(峰峰值)：< 3V

音频输入电平(峰峰值)：< 1V

摄像头：130万像素

视频码流：96Kb～512Kb

显示屏分辨率：1024x600像素

对外接口：RS-485接口

报警输出口：DC12V 500mA(MAX)

功耗：< 7W

输入电源：DC12V

工作温度：-20℃ ～ +80℃

工作湿度：10% ～ 90%

尺寸：220x320x102mm(LxWxH)
