电梯可视对讲联动梯控系统安装调试：

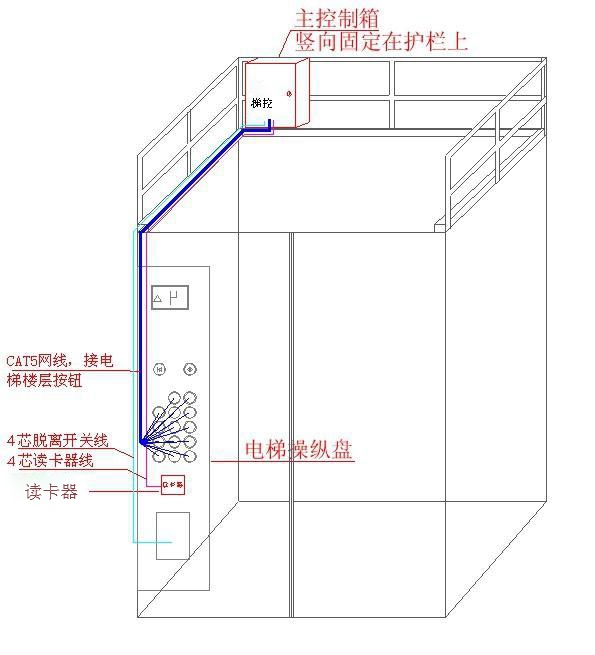

1、将主控制箱固定在轿箱顶，位置应选择不防碍电梯维护人员的正常作业，不得超过防护栏的范围，

2、将按钮控制线（24芯出厂已配好）、读头线（4芯出厂已配好）、脱离开关线（4芯出厂已配好）(详见深圳精灵通电梯梯控系统接线图),沿轿顶角落放至电梯轿箱内操纵盘内，所有线材必须跟电梯原有电缆一并用扎带扎紧，不要超过电梯的轿箱安全范围，以免电梯运行时把线挂断。

3、将220V电源线及插头引至轿箱220V插座。

4、将轿箱按钮操纵盘打开，

5、在操纵盘的楼层按钮下方位置开孔（直径88*55MM孔），将玻璃读卡面板粘贴在外面,然后就读卡器粘贴在面板后面居中。

6、将司机开关盒打开，并在底板上钻一直径8mm圆孔，将“系统脱离开关”旋进孔内并固定好，

一、弱电井内设备固定：

1、将“联动器箱”使用自攻镙丝及胶塞固定在一楼弱电井内，就近取220V电源。

二、开门检测器安装（须有电梯专业人员配合开电梯）

1、从轿箱顶进入电梯井道，并开慢车将电梯开到一楼及负一楼，

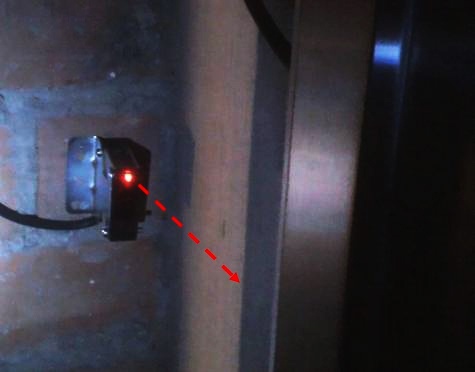

2、将开门检测器（反射型红外感应）与安装支架用镙丝固定，然后将支架固定在电梯一楼门洞一侧墙角，要求将红外线发射面对准电梯厅门门边。（电梯厅门打开后，门边则进入检测器检测距离之内，检测器即输出信号）

3、负一楼开门检测器安装方法相同

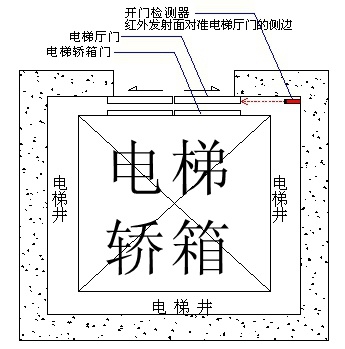

开门检测器安装示意图：

开门检测器安装示意图

三、系统接线：

1、将轿顶主控制箱打开，按深圳精灵通电梯梯控系统照接线图把所有线全部接好，。

2、回到轿箱内，把读卡器、喇叭、脱离开关全部按图纸要求把线接好。

3、将电梯按钮信号线找出，并且使用万用表分出每条按钮信号线所对应的楼层，按照深圳精灵通电梯梯控系统接线图要求，从电梯2层按钮开始往上依次把所有的楼层按钮全部接完。
